產品概述
我公司針對電力電氣設備絕緣缺陷、材料老化、接觸不良、因素引起的局部放電故障隱患，開發了一款能實時在線監測系統。
應用領域
各種中壓高壓開關柜、環網箱。
系統組成

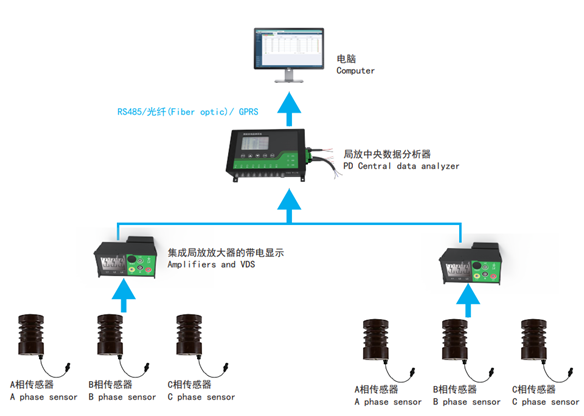

系統主要由中央數據分析器、帶局部放電放大器的三相帶電顯示器組成。中央數據分析器采用超低功耗設計，抗干擾能力強，可量化顯示局部放電量、可在線校準。三相帶電顯示器LED顯示開關柜是否帶電，免維護功耗低，可核相且核相電壓低。
系統各部件技術參數
中央數據分析器

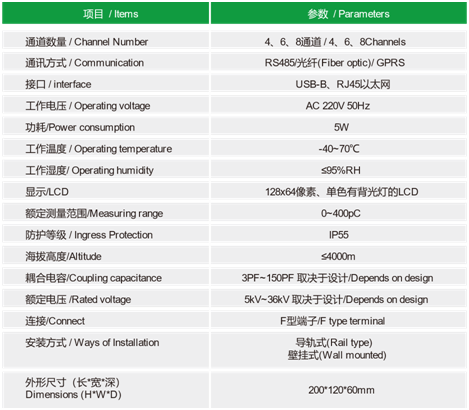

1、 功能參數

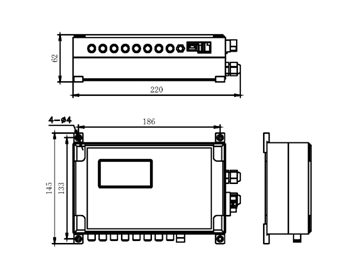

2、外形尺寸
2、外形尺寸

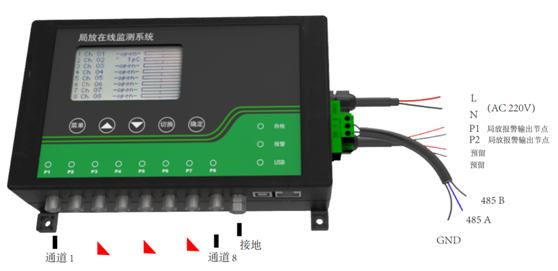

3、電氣接線及端子定義圖
4、運行界面及使用說明

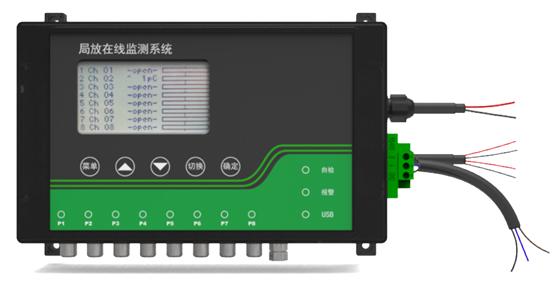

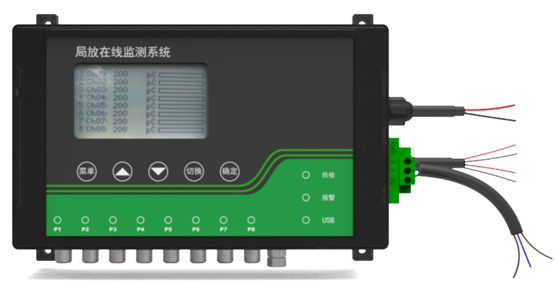

a、主機（假如僅使用一個通道，如僅僅第二通道連接局放傳感器）上電后初始化所有模塊，液晶屏點亮背光，繼而進入局放量顯示界面，液晶顯示如下圖：
注意：1、液晶屏幕上僅“ch 02”通道上有局放量“1PC”顯示，其余通道顯示”-open-”（open代表主機通道數據傳輸電纜斷開；short代表主機通道數據傳輸電纜短路）；
2、“P1”、“P3”、“P4”……“P8”通道閃爍周期為200ms，代表通道傳輸線纜斷路或短路；“P2”通道閃爍周期為400ms，代表通道傳輸電纜連接正常；
3、“局放報警”燈閃爍周期為800ms時，代表局放量正常；閃爍周期為2s時，代表局放發生報警；

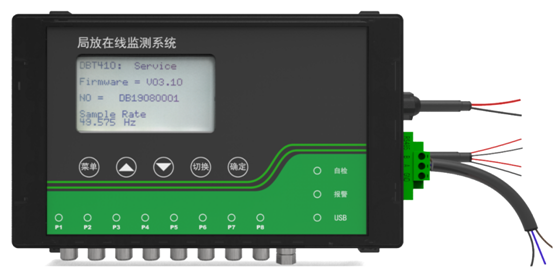

b、按一次“菜單”鍵，進入主機基本信息界面。如下圖：

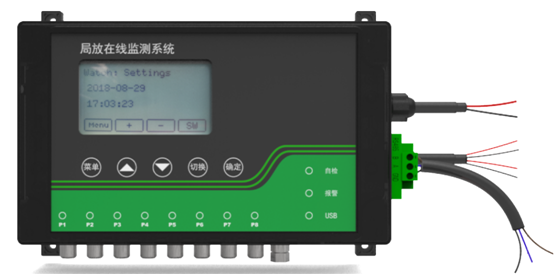

c、按“菜單”鍵二次，可對局部放電報警閥值設置，界面如下圖：
c、按“菜單”鍵二次，可對局部放電報警閥值設置，界面如下圖：
注意：按“切換”和“上”“下”箭頭鍵可對時間進行設置。
d、按“菜單”鍵三次，進入局放報警閥值設置界面，界面如下圖：
2、外形尺寸
3、帶電顯示選型說明：
注意：進入以上界面之后，按 “切換”和 “上”、 “下” 設置每個通道的局放報警閥值。設置完畢，按”確認”鍵對所設置的參數進行保存。
5、安裝方式：默認壁掛式，如采用導軌式需另外說明。
集成局放放大器的帶電顯示器

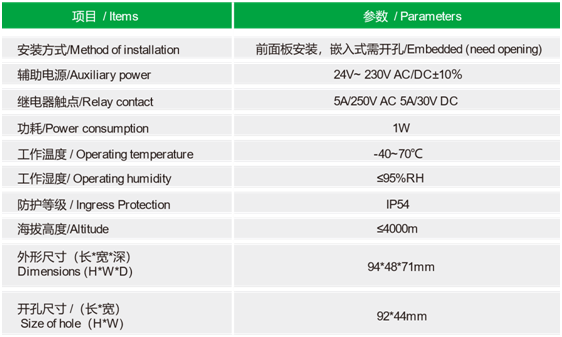

1、功能參數

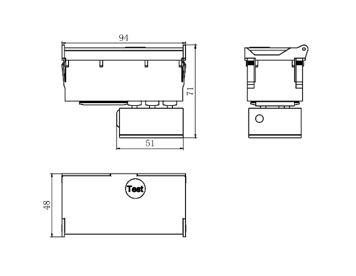

2、外形尺寸
3、帶電顯示選型說明：
| 型號 | 說明 |
| VDS-Q3 | 三相閉鎖型 |
| VDS-T3 | 三相提示型 |
| VDS-Q2 | 兩相閉鎖型 |
| VDS-T2 | 兩相提示型 |
| VDS-Q1 | 單相閉鎖行 |
| VDS-T1 | 單相提示型 |
4、安裝方式：前面板安裝，塞入式，前面板開孔尺寸：92mm*44mm。

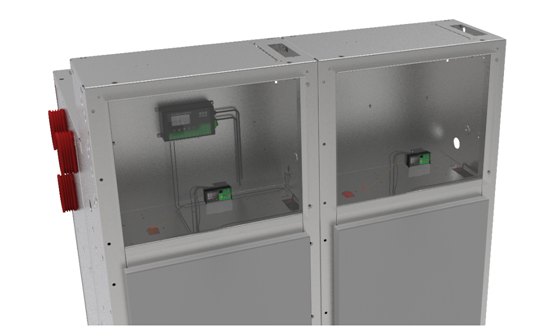

5、安裝示意圖：
產品訂購
用戶根據需求，須在訂貨單中注明以下事項：
1．產品型號：所需產品的準確型號；
2．收貨單位：單位名稱、詳細地址、收貨人、郵編及聯系電話等
3．貨運方式：鐵路快件、中鐵快運、郵政運輸、航空運輸及貨物到站名稱；
4．開具增值稅票所須填寫項。
杭 州 澤 沃 電 子 科 技 有 限 公 司
地 址：杭州市拱墅區祥園路38號 郵 編：3110011
服務熱線：0571-86959206 傳 真：0571-86959826
公司網址：008h.cn
