一、技術發展歷程
脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法，其結果是以pC為單位的視在放電量，屬于定量性質的測量，能客觀反映電氣設備的絕緣狀態。IEC 對此在2000年制定了專門的檢測標準。每一次局部放電現象都伴隨著正負電荷的中和，表現為一個具有極陡上升沿的電流脈沖，脈沖電流法即通過測量該脈沖電流的大小來計算局部放電量的大小?；诿}沖電流法的局部放電測試通常用于電氣設備的型式試驗、出廠試驗和其他離線測試中,通過無局部放電的可控升壓測量系統實現測試。而實際運行設備現場由于存在各種形式的電磁干擾，并不具備相比于離線測試時的無局部放電升壓測試條件，所以基于脈沖電流法的帶電或在線局部放電測試應用較少。
根據上述特點，本公司進行了改進，采用先進軟硬件相結合的消噪抗干擾技術，實現了該方法在運行高壓開關柜設備中的應用。銳意創新，堅持走技術研發之路，確保產品技術領先，以滿足當今企業客戶對產品性能不斷提升的要求，讓客戶充分的受益于我們的領先技術和出色的可靠性。
二、技術特點
該技術在脈沖電流法的基礎上進行了改進，共用高壓開關柜帶電顯示裝置的絕緣子式電容傳感器進行在線局部放電監測，檢測方法和結果符合IEC60270-2000及GB/T 7354-2003標準。
該技術的優點如下：
（1）高壓開關柜普遍配置了帶電顯示器，通過一個母線支撐絕緣子等效成的電容器和LED燈串聯實現對三相母線帶電情況進行指示。該技術將該等效電容器作為脈沖電流法局部放電測試的耦合電容器，并通過集成了局放加強器的帶電顯示裝置外接測試系統實現對局部放電的在線監測。該技術對三相信號同時采集、分析、處理，通過硬件算法將電網中的高次諧波干擾及其他的共模干擾濾除掉。該技術使用開關柜原有的絕緣子等效電容器來進行監測，無須再增設電容傳感器，減少了安裝成本及布線。
（2）該技術采用標準的PD信號發生器進行在線校準，這一技術在國內還沒有，通過在線校準可以消除開關柜內部各種等效參數的影響，進而保證檢測的精度，符合國家標準和國際標準。

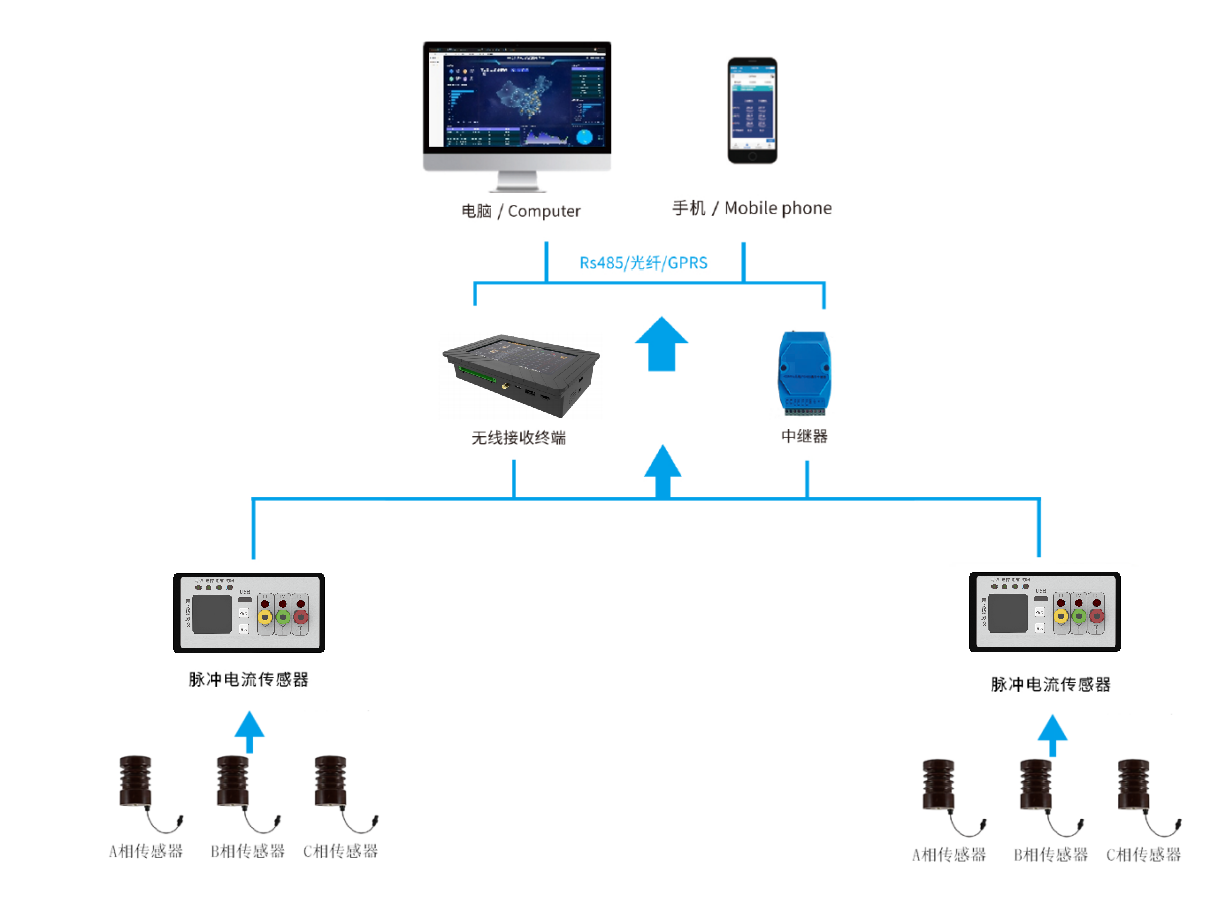

3、局放在線監測拓?fù)鋱D
局放在線監測裝置采用超低功耗設計，抗干擾能力強，可在線校準；兼?zhèn)淙鄮щ婏@示功能，LED顯示開關柜是否帶電，免維護功耗低，可核相且核相電壓低。
局放在線監測裝置采用超低功耗設計，抗干擾能力強，可在線校準；兼?zhèn)淙鄮щ婏@示功能，LED顯示開關柜是否帶電，免維護功耗低，可核相且核相電壓低。4、技術參數
4.1 功能參數
| 項目 | 參數 |
| 安裝方式 | 前面板安裝、嵌入式需開孔 |
| 工作電壓 | AC 220V 50Hz |
| 通訊方式 | RS485/433MHz |
| 接口 | USB-B/RJ45以太網 |
| 額定測量范圍 | 0~1000pC |
| 耦合電容 | 3PF-150PF 取決于設計 |
| 適用電壓等級 | 5kV~36kV 取決于設計 |
| 帶電指示 | LCD |
| 繼電器觸點 | 5A/250V AC 5A/30V DC |
| 電源 | 24V~230V AC±10% |
| 功耗 | 3W |
| 防護等級 | IP54 |
| 工作溫度 | -40℃~70℃ |
| 工作濕度 | ＜95%RH |
| 海拔高度 | ＜4000m |
| 前面板開孔尺寸 | 長x寬=92mmx44mm |
| 外形尺寸 | 長x寬x深=96.6mmx48.6mmx98.3mm |

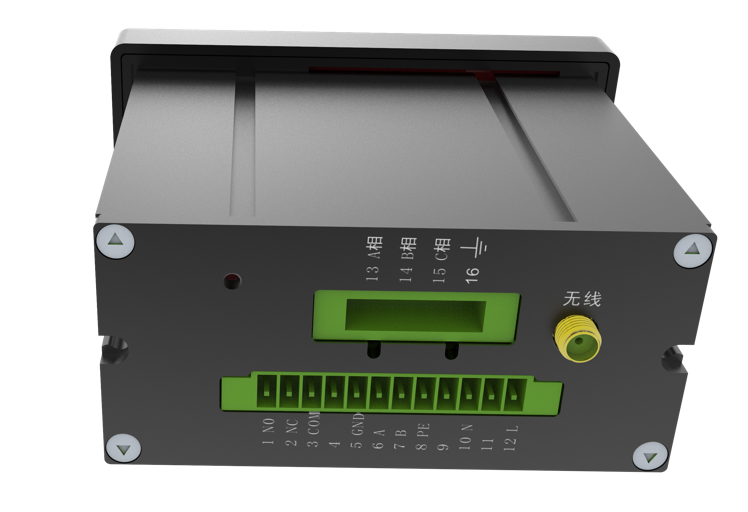

4.2 電氣接線及端子定義圖

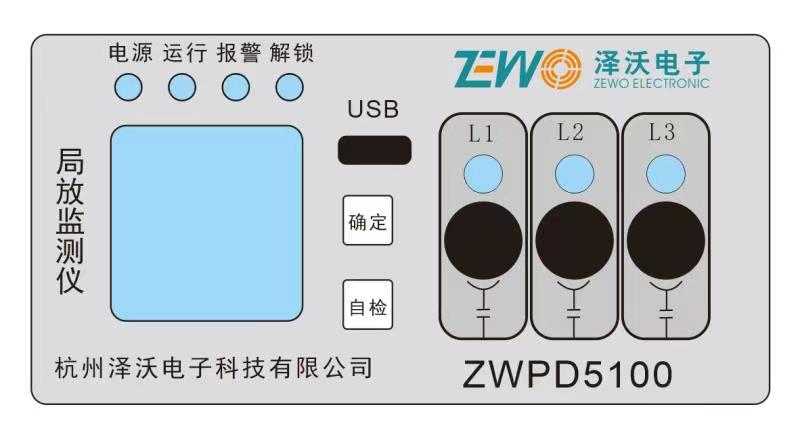

4.3 運行界面說明

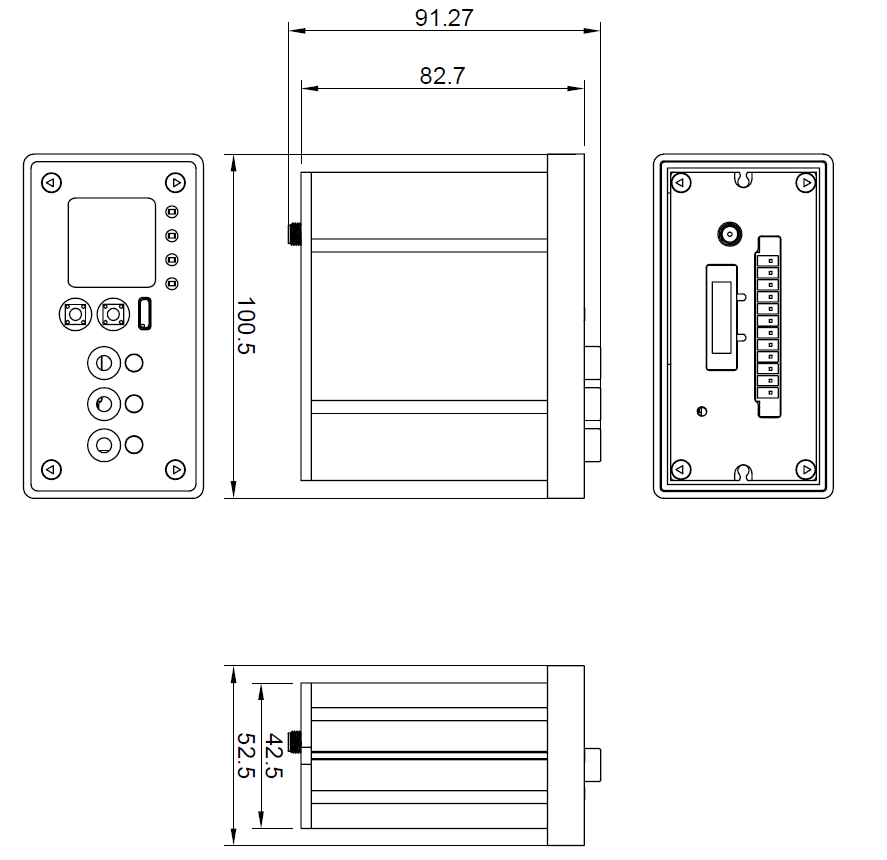

4.4 外形尺寸
5、安裝方式
5.1 前面板安裝
嵌入式，前面板開孔尺寸：92mm*44mm。
5.2 安裝示意圖：
產品訂購
用戶根據需求，須在訂貨單中注明以下事項：
1．產品型號：所需產品的準確型號；
2．收貨單位：?jiǎn)挝幻Q、詳細地址、收貨人、郵編及聯系電話等
3．貨運方式：鐵路快件、中鐵快運、郵政運輸、航空運輸及貨物到站名稱；
4．開具增值稅票所須填寫項。
