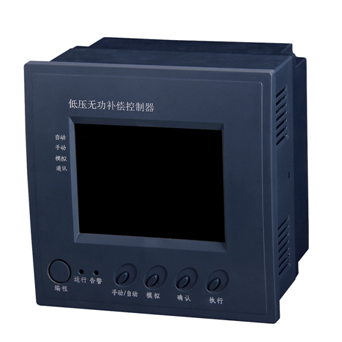

產品概述：
本型號控制器采用大屏幕液晶，純中文操作界面，通過高低溫老化試驗、振動試驗、跌落試驗、抗電磁干擾試驗。可實時測量顯示三相電壓、電流、有功功率、無功功率、功率因數及有功電能等。具有過壓、低壓、失壓、缺相、過流、低流、斷電等保護功能，具有RS485通訊接口。

補償方式介紹

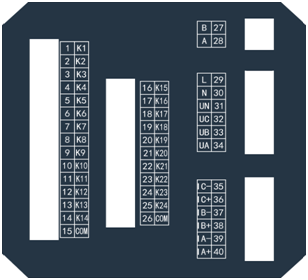

補償方式是指電容回路共分性質及路數設置。根據柜體設置，可自由設置共補和分補路數。其中，共補路數、所占用端子路數為設定值，在端子分配上占用K1到Kn(n為所設定共相路數)，設定值在1到(24-分補路數×3)之間。分補路數，所占用端子路數為設定值×3，在端子分配上緊跟共補所占端子后，先分配A相，然后為B相，然后C相，設定值在1到（24-共補路數）/3之間。

例如：假如共補路數設定4，分補設定2，具體的端子分配為：K1-K4為共補；K5、K6為A相的1、2路；K7、K8為B相的1、2路；K9、K10為C相的1、2路。

技術參數

◆ 工作電源：AC220V±20%，50Hz±5%；

◆  取樣：電壓 AC220V    電流 5A；

◆  取樣靈敏度：≥50mA；

◆  測量精度：電壓0.5S  電流0.5S；

◆  輸出方式：DC+12V  ≤50mA/干節點輸出；

◆  儀表功耗：≤12VA；

◆  使用條件：海拔 ≤2500米，溫度 -15℃ - +65℃，空氣濕度 ≤90%，周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃。

安裝說明

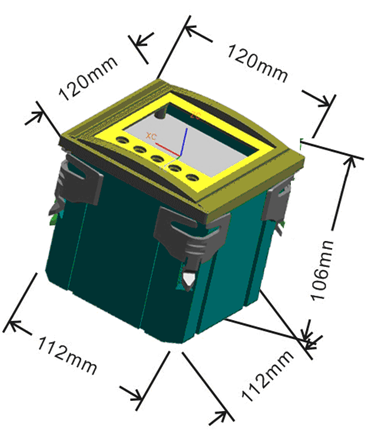

控制器采用塑料外殼，整體嵌入式安裝。顯示板安裝在前面，所有其他插件采用后插式安裝。將控制器裝入裝置面板開孔槽（開孔113mm*113mm）內，卡子卡在柜體面板上。
