產品概述

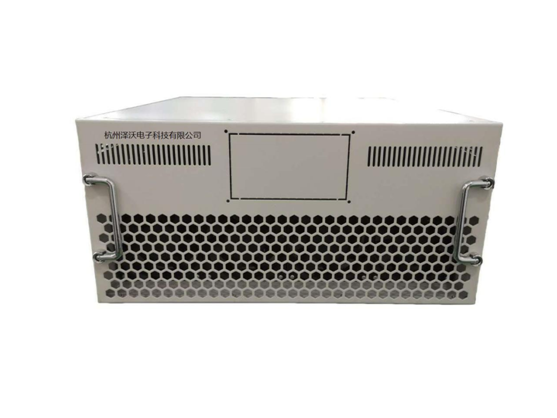

SVG全稱為靜止無功發生器，主要是用于400V低壓配電網動態無功補償，單模塊補償容量為35/50/75/100kvar；它能夠輸出幅值、相位可控的補償電流，提高電網的功率因數。

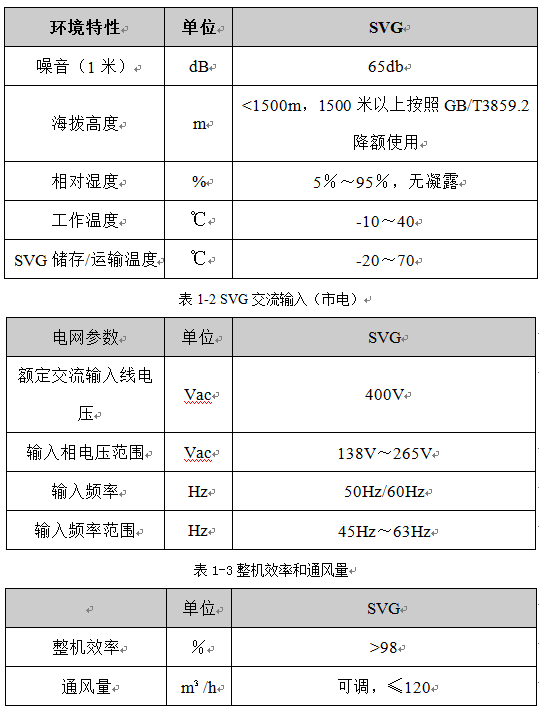

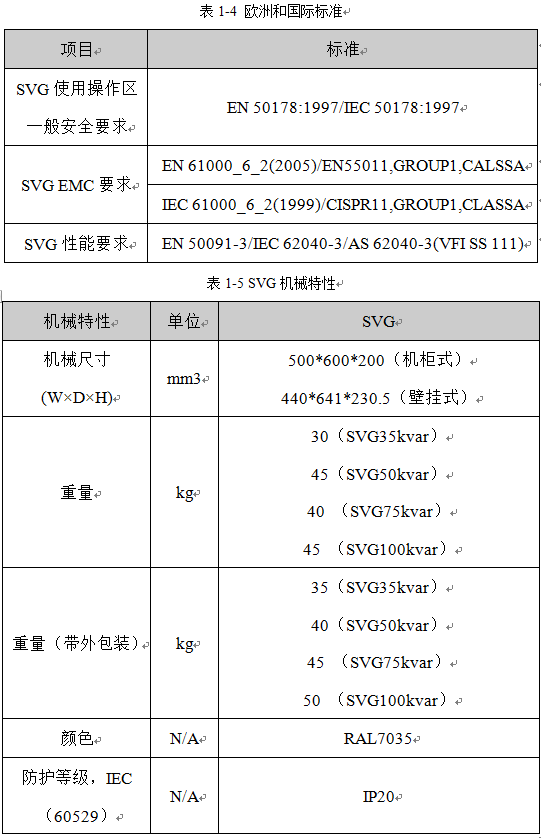

技術參數
通過技術參數可以了解SVG的安裝環境，以及結構尺寸等指標，為客戶使用做出一定的指導作用，如果需要了解更多細節可以直接聯系我司產品工程師。
安裝尺寸說明
SVG功率模塊整體尺寸：機架式寬度為500mm ，深度為600mm ，高度為200mm；壁掛式寬度為440mm ，深度為600mm ，高度為230.5mm?？刹捎脵C(jī)架多機并聯模式安裝，也可以單功率模塊安裝及壁掛式安裝，散熱方式為智能風冷，機柜式散熱風道設計為前進風后出風，壁掛式散熱風道設計為下進風上出風，其外形尺寸及安裝尺寸分別如圖2-1、圖2-2中所示：

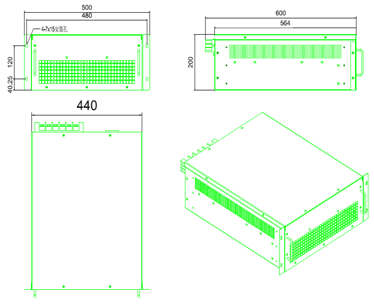

圖2-1 機架式SVG功率模塊安裝尺寸圖

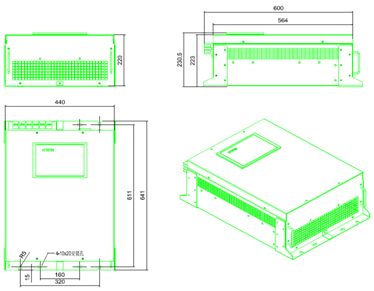

圖2-2 壁掛式SVG功率模塊安裝尺寸圖
