一、產品特點

我公司針對電氣設備接點部位由于材料老化、接觸不良、電流過載等因素引起的溫升過高，且不宜探測的故障隱患，開發了能夠在高電磁場、大電流、以及在高溫下長期穩定工作的無源無線溫度傳感器ZWMSA-04。

二、產品簡介

 該產品采用超低功耗設計、微電磁能量收集技術，無需電池、射頻通訊、CRC校驗等技術，具有綠色環保、免維護、電氣隔離徹底、安裝方便、抗干擾能力強、工作可靠、體積小巧等特點，能很好的解決高電壓狀態下的溫度測量問題。實時將采集到的溫度通過射頻通訊，傳輸?shù)奖O(jiān)控終端上，實現不間斷的、準確的測量。

三、應用領域

各種高低壓開關柜觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜等電氣設備的溫度在線監測。

四、技術參數

五、硬件安裝

1、外形尺寸（單位：mm）：

2、安裝方式

⑴母排安裝方式：

⑵出線安裝方式：

⑶靜觸頭安裝方式：

⑷動觸頭安裝方式：

六、附件

（1）安裝材料：450x8x0.5mm 合金帶

七、傳感器安裝位置和安裝步驟（傳感器外形尺寸：22.96×23×9.9mm）

• 斷路器側安裝位置可行性確認

可安裝的位置有：

• 動觸頭環：在考慮安裝在斷路器動觸頭上前，需做如下確認。

• 確定傳感器安裝后是否對觸頭進出觸頭盒是否有影響，若在現場，可通過在上觸頭環上試裝傳感器，將斷路器推入柜內，在觸頭環進入觸頭盒時停止斷路器的推入操作，此時可在柜外用肉眼觀察傳感器與觸頭盒內臂的縫隙是否滿足約4mm以上。
• 具體需滿足條件：（觸頭盒最小內徑-觸頭環外徑）/2≥16mm。
• 動觸頭位置安裝效果圖
•

• 動觸頭臂部：在考慮安裝在觸臂前，需做如下確認。

• 傳感器安裝后是否符合對應電壓等級的爬電距離要求。
• 傳感器安裝后是否對觸頭環的活動有影響，如是否有抵觸。
• 傳感器感溫界面是否能有效反應觸頭處溫度，如感溫界面是否與發熱部位充分接觸、感溫點是否在滿足條件的情況下盡量靠近發熱源。
• 觸頭臂安裝示意圖
•

開關柜側安裝位置可行性確認

可安裝的位置有：

• 靜觸頭位置：針對ZWMSA-04的結構特點，傳感器可適應大部分高壓開關柜靜觸頭位置的安裝；安裝前需做如下確認。

• 靜觸頭長度≥（40mm+動靜觸頭咬合長度+4mm）。
• 傳感器安裝在靜觸頭位置，需盡量安裝在觸頭底部。
• 靜觸頭安裝位置效果圖
•

• 安裝過程中需要記錄的數據

• 每個傳感器均有一唯一編碼（項目號+編號），在安裝過程中，需記錄好編碼與安裝位置對應關系（填寫：《無線溫度傳感器安裝記錄表》）。
• 通過安裝記錄表先分配好每個編號所對應的安裝位置，再根據該分配表進行安裝。原則是保證記錄表上信息的可靠性。
• 被測溫設備規格型號：開關柜規型號格、設備廠家、斷路器規格型號。
• 被測設備名稱信息：開關柜名稱、斷路器編號

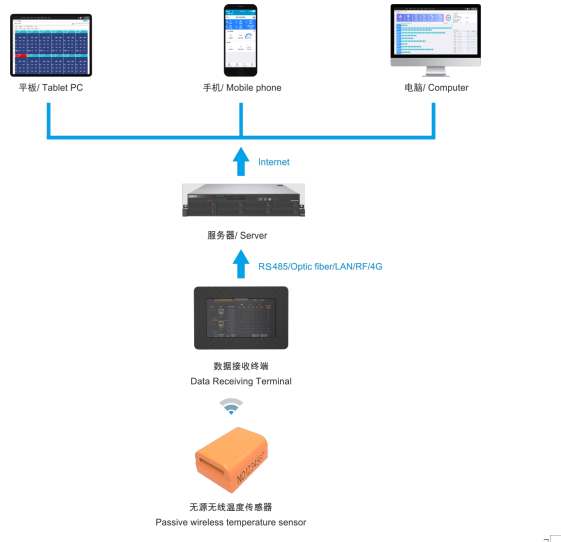

八、系統拓?fù)鋱D
