一、功能簡介：

我公司針對工程建筑設備安裝角度偏差導致設備運行不良及建筑設備由于地陷及大風吹擺引起傾斜等 危害，開發了能夠在工業環境下長期穩定運行的ZWMSA-03-V2太陽能型無線角度傳感器。

該產品采用超低功耗設計、太陽能供電，射頻通訊、CRC校驗等技術，該產品有高分辨率、精度高、誤 差小等優點。能夠滿足不同客戶測量問題。實時將采集到的角度變化通過射頻通訊，傳輸?shù)奖O(jiān)控終端上，

實現不間斷的、準確的自動化監測。

 二、應用領域：

各種建筑及制造行業需要測量角度偏差的場所，例如彈簧土木機械、坑道支架檢測、塌方監測及高壓 鐵塔傾斜變化等。其中角度變化量是一項重要且必須測量指標，而角度傳感器是測量某一基準位角度的裝 置，是建筑及制造行業所必須的測量設備。

目前市場上已有多種角度測量傳感器，但是他們存在電池或者市電供電、價格貴、有線傳輸且必須人 工測量校準的缺點；因此開發一款能量自取、無線發射、定期自動測量角度變化實現無人值守的新型角度 傳感器具有很好市場應用價值。

三、技術參數：

四、硬件安裝

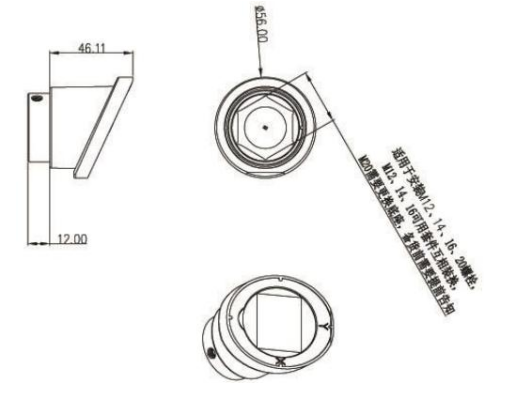

1、外形尺寸（單位：mm）：

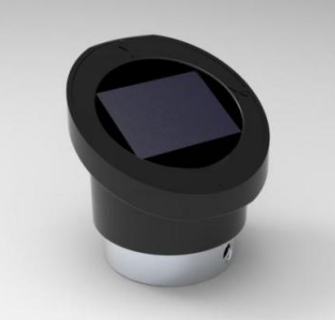

2、實體外觀

3、產品安裝

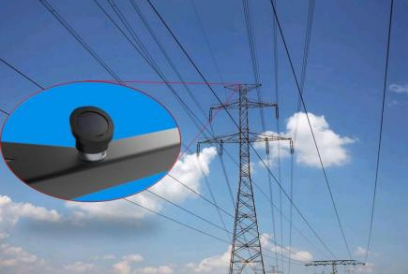

3.1、安裝位置：輸電線路鐵塔；

3.2、安裝方式：產品采用磁鐵吸附于螺絲上，并通過兩個內六角螺絲進行固定；

五、應用模式：

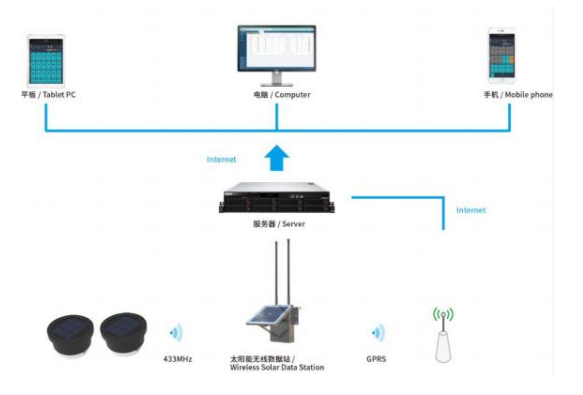

1 、 應用場景

2 、 測試安裝

2.1 、檢測傳感器：

2.1.1 、將太陽能無線傾角傳感器放于太陽光可直接照射位置，太陽能板一側面向太陽，放置 10 分鐘；

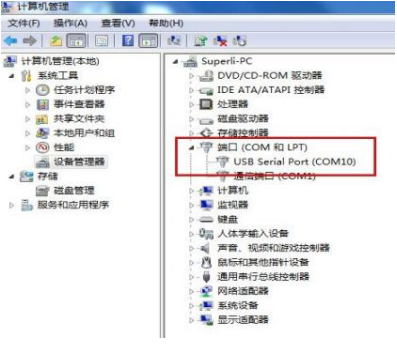

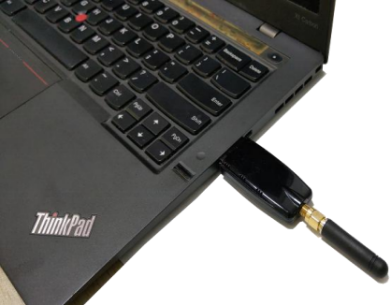

2.1.2 、將接收工具插入筆記本電腦 USB  口內，并安裝驅動。（驅動程序詳見附件一）

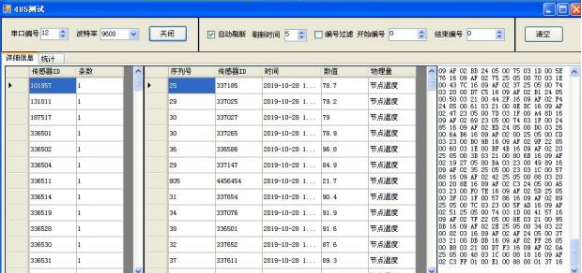

2. 1.3 、打開調試軟件，配置對應的端口號及波特率，并打開端口；（調試軟件詳見附件一）

2. 1.4 、約 20 秒左右，傳感器會發出信號，此時筆記本電腦上的調試軟件上應會接收到數據；

請核對軟件上收到的傳感器編號與需要測試的傳感器本體上的編號是否一致，如果一致，則標識成 功，否則標識失敗

2.2 、安裝傳感器

2.2.1 、將傳感器凹面吸附于塔桿螺絲上；

2.2.2 、用內六角扳手將兩個內六角螺栓擰緊即可。

2.3 、安裝記錄：

2.3.1、每個無線傾角傳感器均有唯一編碼，在安裝過程中，需記錄好編碼與安裝位置對應關系（填寫：《安 裝記錄表》）。

2.3.2、可通過安裝記錄表先分配好每個編號所對應的安裝位置，再根據該分配表進行安裝。必須保證記錄 表上信息的可靠性。

安裝記錄表

六、接線方式

產品無需外部接線

七、驅動程序及測試軟件

八、注意事項：

1、傳感器編號與傾角接收裝置務必一一對應；

2、任何情況下禁止自行拆開殼體，拆開后不予保修。

3、本產品屬發明專利，受國家專利法保護。
