1.系統概述

       隨著國民經濟的高速發展，各行各業對電力的需求量越來越大，自動化水平相應提高，電纜用量越來越多。由于電線長度增加，其火災事故的發生幾率也相應增加。目前在建和運行中供電系統大多仍采用易燃電纜，因此，電纜防火問題尤為突出。

       根據電力事故分析，電纜故障引起的火災將導致大面積電纜燒損，造成被迫停機，短時間內無法恢復生產，造成重大經濟損失。通過事故的分析，引起電線溝內火災發生的直接原因是電纜中間頭制作質量不良、壓接頭不緊、接觸電阻過大，長期運行所造成的電纜頭過熱燒穿絕緣、最后導致電纜溝內火災的發生。針對以上分析我們?cè)O(shè)計了這套傳輸電纜溫度在線監測系統。

       采用該監測系統可以達到如下的目的：

1)實現全天24小時不間斷在線監測，監測數據一越限即報警（聲光報警），制定科學檢查，檢修計劃；

2)提供管理效率，節約企業成本；

3)避免危險區域人工巡檢的困難和危險；

4)實施預警報警系統，提前發現事故征兆，預防事故發生；

5)對各節點溫度數據經行存儲，以便隨時查看及后期分析等。

2.系統構成

       地下電纜溫度監測系統通過溫度傳感器獲取線路和接頭的溫度信息，實現數據采集、數據存儲、溫度信息標準、溫度信息展示、系統報警、對比分析、統計報表、短信提醒等功能。平臺提供對原始采集數據信息的查詢，并通過計算形成年、月、日的各種報表。

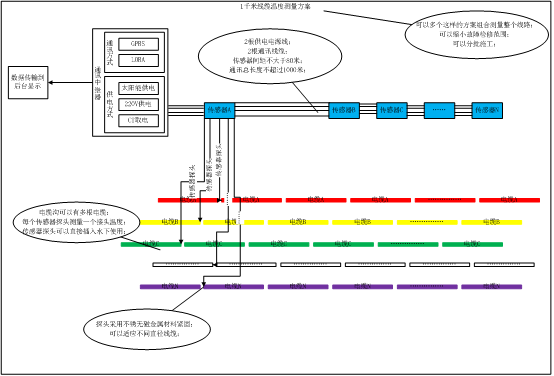

2.1 系統示意圖

2.2 監控中心

系統監測集控中心設置在變電站主控室內，監測集控中心配置有后臺及在線監測系統軟件，監控后臺可實時監測各設備的運行情況，并可作為設備管理的科學有效依據。

2.3 通訊方案

傳感器與溫度接收終端采用RS485通訊，將溫度數據匯總到溫度接收終端上；溫度接收終端與集控中心之間采用RS485、GPRS、光纖或網絡等方式進行數據傳輸，監測系統采用開放、快速、準確、可靠的冗余式網絡，確保系統運行的質量和可靠性。

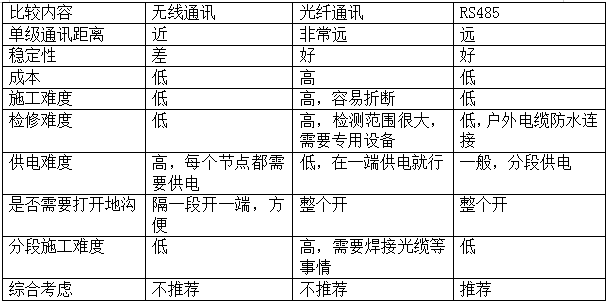

2.4 通訊方式比較

3系統監測方案

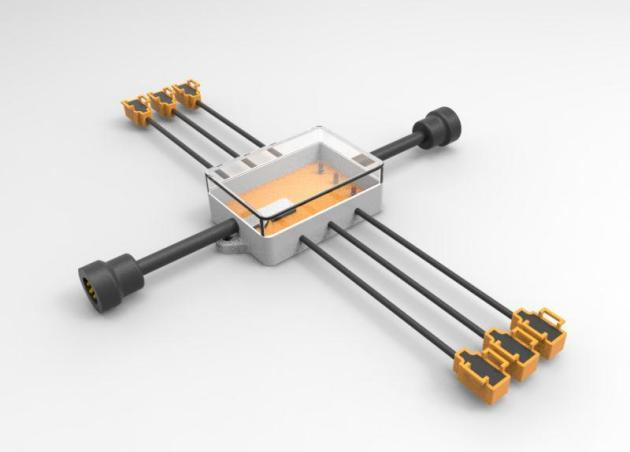

3.1 測溫傳感器

地下電纜溫度傳感器采用捆綁式安裝， 每個傳感器最多可以測量十二個溫度節點，把傳感器安裝線纜接頭外部（絕緣層外部測到的溫度比實際溫度低），無需停電，工程量小一些。實時監測電纜搭接頭等易發熱部位，并通過RS485實現信號上傳。

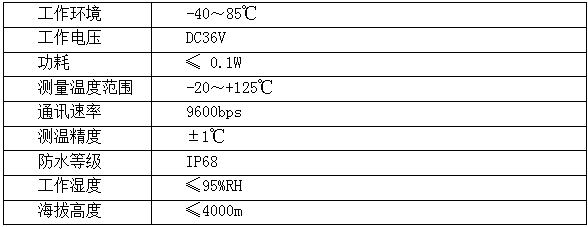

電纜測溫傳感器主要技術參數

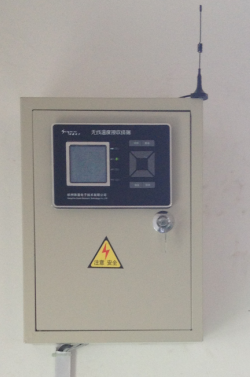

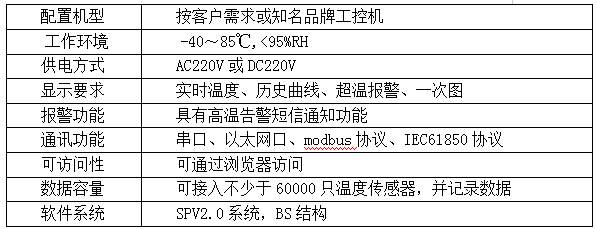

3.2溫度接收顯示裝置

溫度接收裝置ZWMTA安裝在配電箱內，壁掛式安裝在配電室墻上。

機柜式安裝需考慮的幾個施工內容

A.機柜的安裝底座的建立（土建）

B.機柜線纜槽的建立（土建）

4后臺系統功能

4.1 主要功能

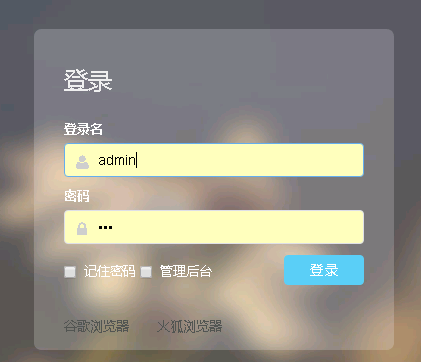

a)登錄

超級用戶名稱：xxxxx  初始密碼：xxx

普通用戶名稱：xxxxx   初始密碼：xxx

 (正常情況下使用普通賬戶即可)

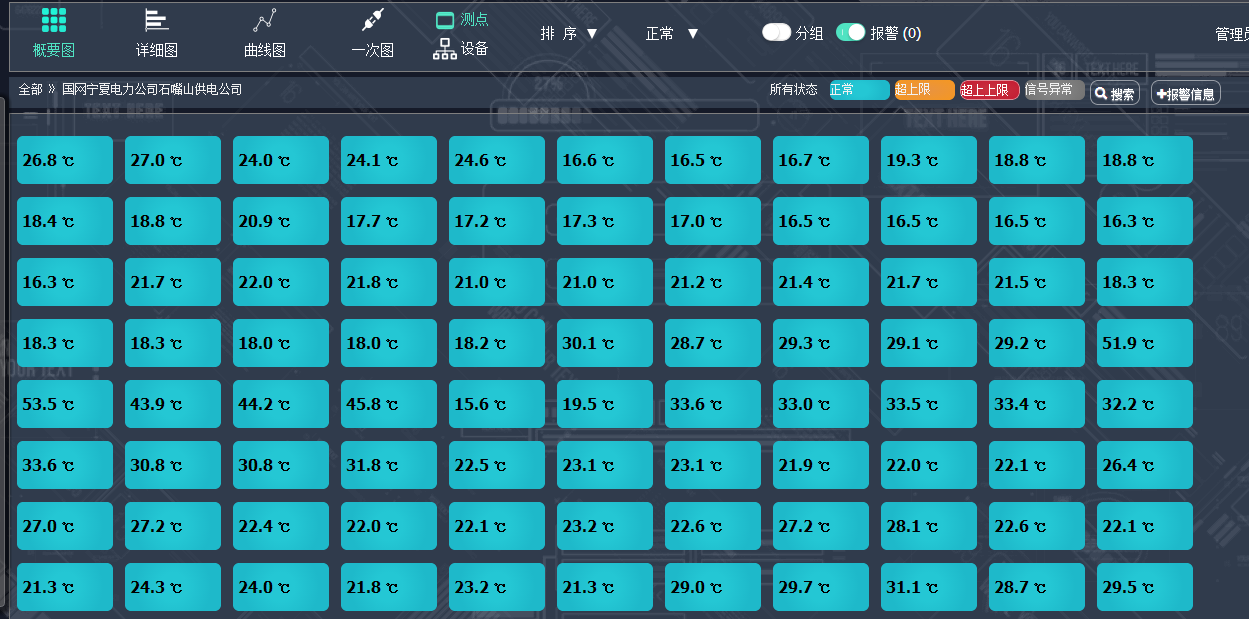

b)概要圖

點擊顯示各個溫度節點的概要信息

此界面可以全面觀察節點是否超溫故障

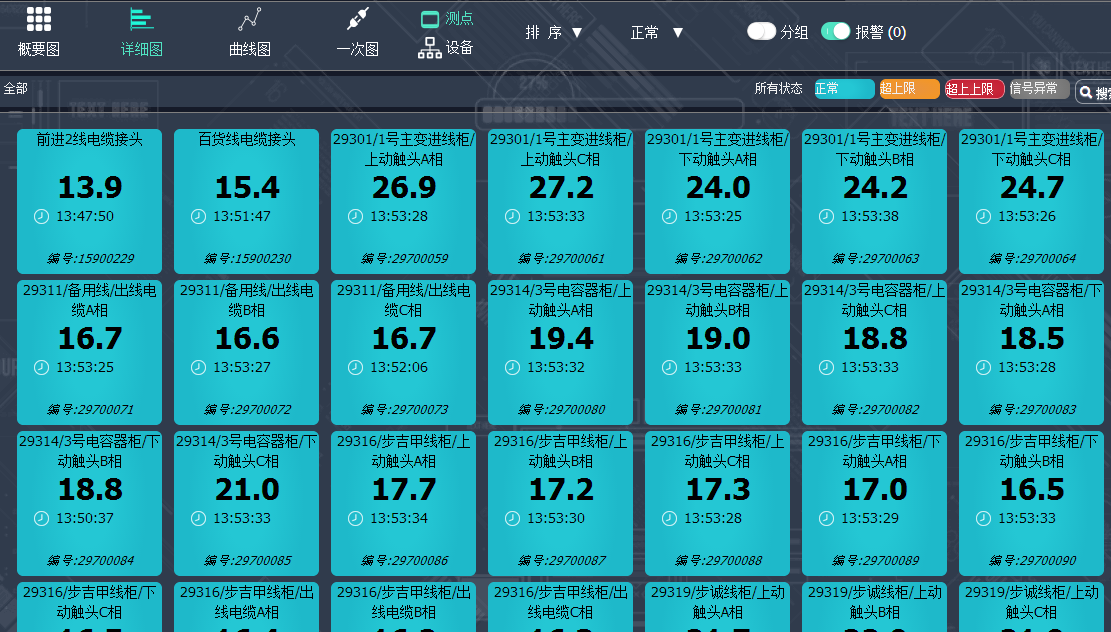

c)詳細圖

點擊顯示各個溫度節點詳細信息

節點名稱：便于用戶記憶定位的節點標識。

當前溫度：最后一次取得的溫度。

時間節點：最后一次采集到溫度的時間。

節點編號：溫度傳感器出廠唯一標識。

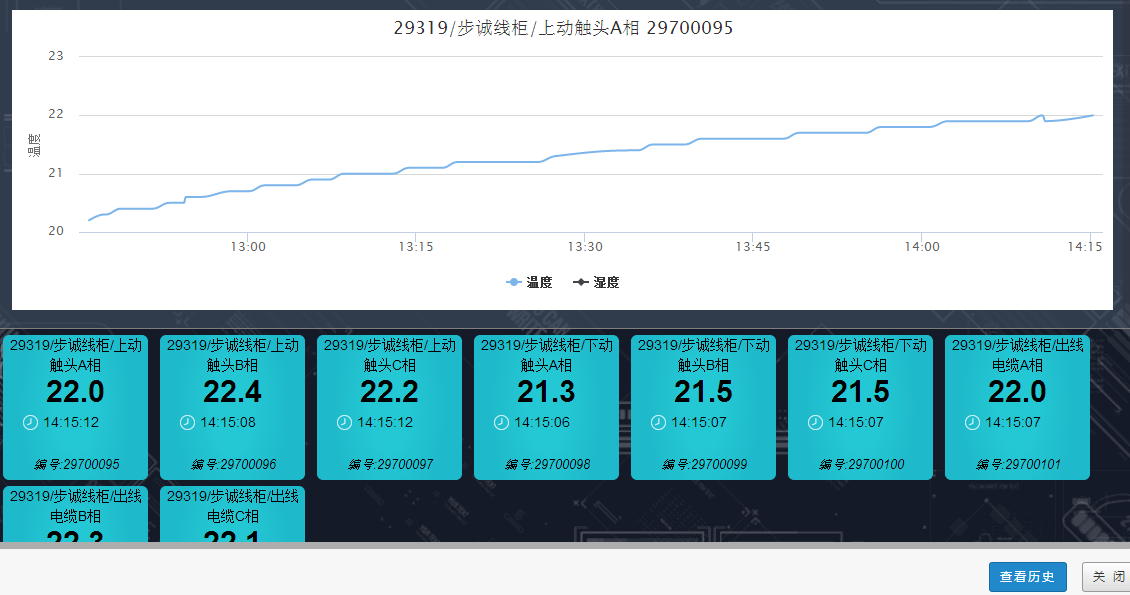

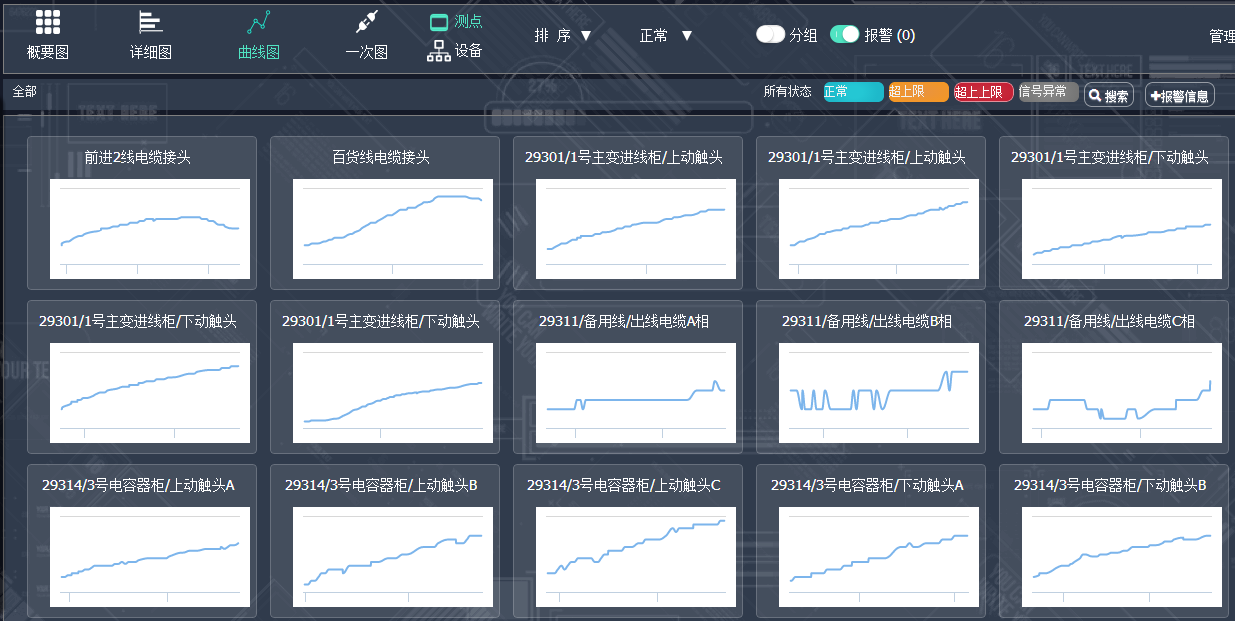

d)曲線圖

點擊顯示各個溫度節點12小時曲線信息

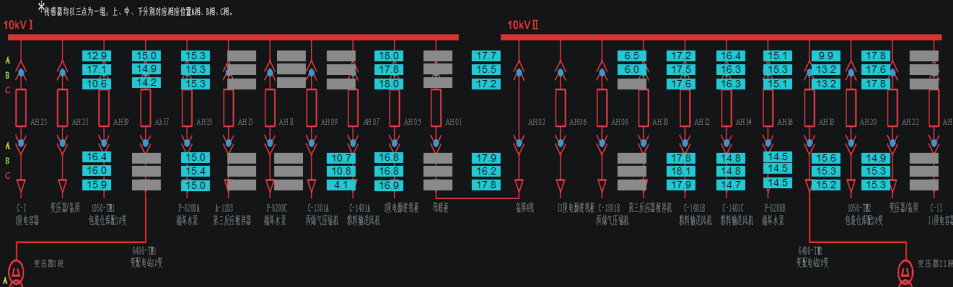

e)一次圖

點擊顯示高壓室一次圖及無線測溫節點位置及溫度值

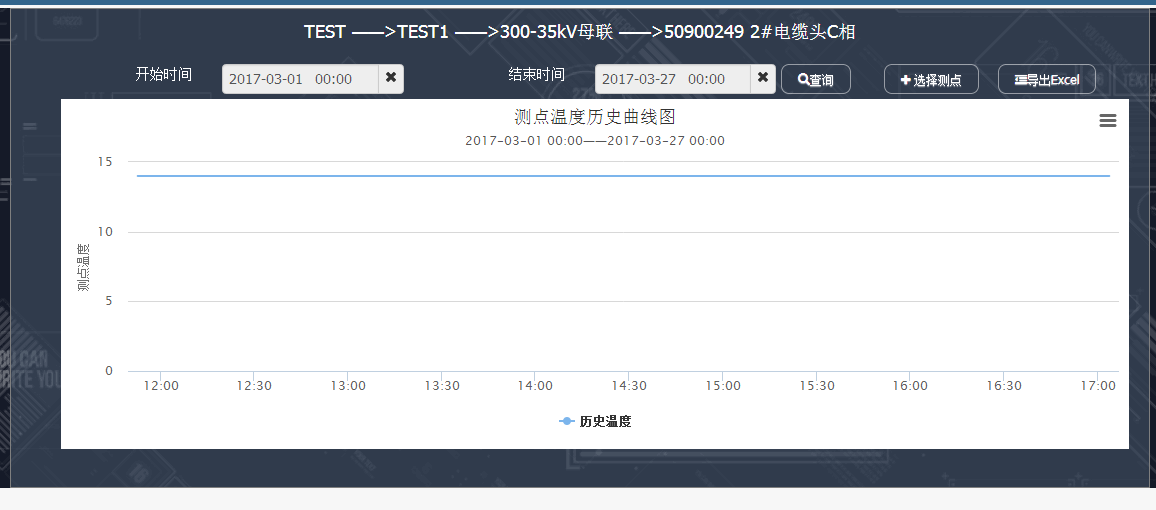

f)歷史數據查詢

單擊概要圖中的或者詳細圖中的圖標可顯示該組柜子詳細的傳感器溫度信息和曲線

點擊可選擇起始日期到結束日期查看該節點的溫度曲線

5項目施工方

5.1無線溫度傳感器安裝方案

5.1.1通過對工程實際情況的了解，確定傳感器安裝主要安裝地下電纜的搭接頭位置。

5.1.2傳感器安裝采用捆綁式，把傳感器安裝線纜接頭外部（絕緣層外部測到的溫度比實際溫度低），無需停電，工程量小一些。實時監測電纜搭接頭等易發熱部位，并通過RS485實現信號上傳。

5.1.3嚴格保證傳感器安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。

5.2無線接收終端安裝方案

5.2.1無線接收終端電源參數

供電方式AC220V或DC220V

整機功耗<8W

無線接收終端安裝方式（安裝方式根據客戶需求及實際施工環境靈活定制）

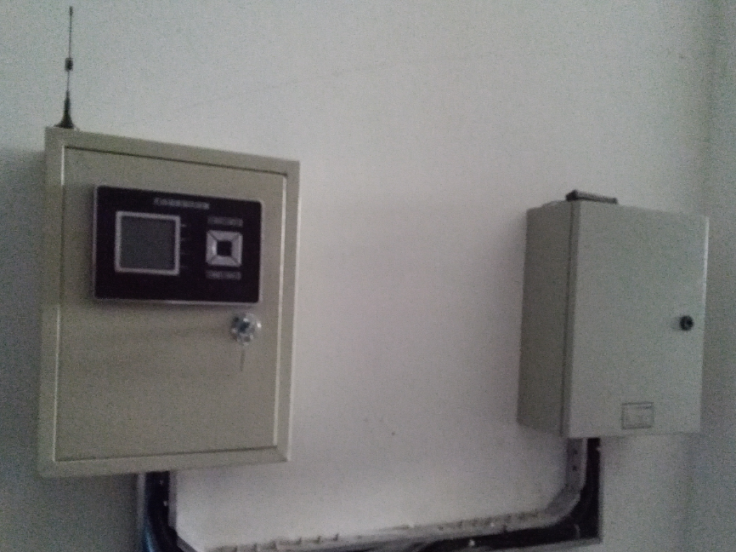

5.2.2接收設備安裝方式:壁掛式

5.3通信布線結構及方案

5.3.1用戶提供現場電纜所在空間的平面圖，同時需要提供無線溫度接收終端、站端系統和地下電纜所在空間之間的平面圖，方便施工人員制定方案。

5.3.2測溫節點至溫度接收終端之間的通信采用RS485通信；無線接收終端至后臺之間的通信采用RS485、光纖、GPRS等通信方式，將溫度數據發送到后臺服務器。

5.3.3后臺服務器可單獨布置。（具體通信協議可根據客戶需求及工程環境確定）

5.4設備配置說明

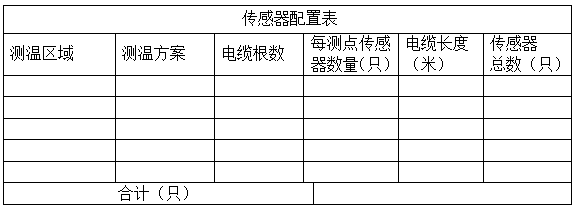

5.4.1傳感器配置

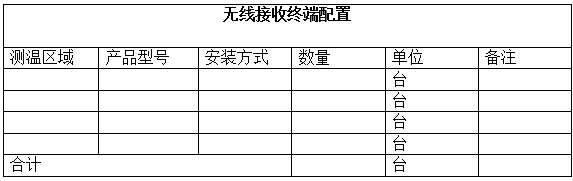

5.4.2無線接收終端配置

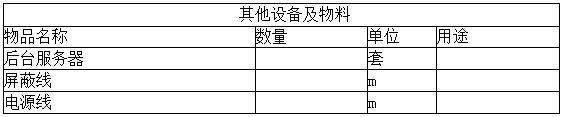

5.4.3其他設備及物流配置

5.4.4設備匯總及報價

6售后服務承諾

6.1安裝準備

用戶購買我公司的產品后，請?jiān)谙铝袟l件滿足的情況下，請?zhí)崆耙恢芡ㄖ夜臼酆蠓?wù)部門：

6.1.1基礎設施建設完工、開關柜固定就位、母排、進出線安裝完畢/具備AC220V/DC220V電源。

6.1.2需要后臺的用戶，必須提供現場的平面圖，包括開關柜布局、監控室與開關柜之間平面圖，我們會根據這些資料準備現場所需的安裝材料，譬如通訊電纜、光纜已經其他輔料。

6.1.3現場具備布線的條件，如RS485線光纜的走線槽、穿線孔等。

6.2 施工服務

6.2.1施工計劃

施工前明確安裝進度時間，一般安裝時間為2至5個工作日，如有后臺調試則需與客戶協商施工進度及時間；如施工安裝由第三方負責，則我公司有義務負責培訓第三方工程服務人員。

6.2.2現場安全

我們的技術人員都經過專業培訓，具備豐富的現場作業經驗。盡管如此，還需請用戶為我們提供1-2名現場服務人員，以保證施工安全和調試順利。

6.2.3用戶培訓

我們?cè)诎惭b調試完成后，會把整個系統交付給用戶，請及時給我們的服務進行驗收和評價，同時我們會安排專門的用戶培訓，指導用戶操作我們的后臺、進行簡單的配置和維護。

杭州澤沃電子科技有限公司
